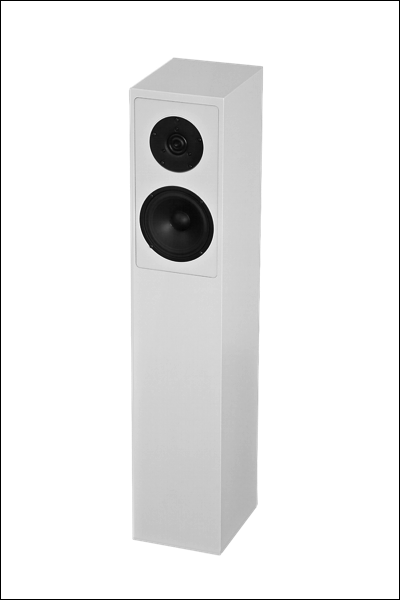

Credo Audio EV 900 a

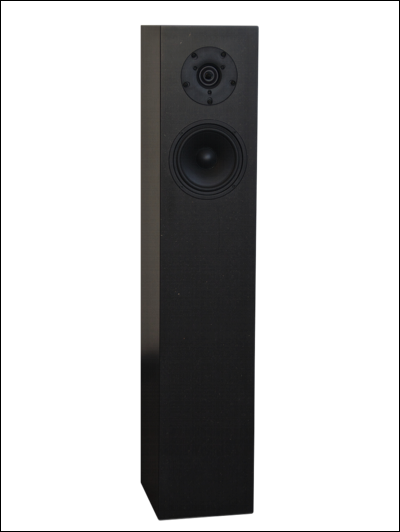

Credo Audio System - EV 900 - active


Modernste Technologie

Einer unserer erfolgreichsten Lautsprecher, das Modell 900. Auch als Aktivlautsprecher mit DSP Frequenzweiche erhältlich.

Aktivlautsprecher

Einige Gründe sprechen für Aktivlautsprecher. Trotzdem haben sie im High-End-Audio Markt einen relativ kleinen Anteil. Den grössten Marktanteil haben da die passiven Lautsprecher.

Wir hatten immer ein Auge auf diese Art, einen Lautsprecher zu entzerren. Wobei uns einige Aspekte störten:

  • Analoge Filternetzwerke in kompakter Bauweise
  • OP-Amp basierte Line-Verstärkerstufen
  • Unterbringung der Elektronik im Lautsprecher
  • Dadurch notwendige Kompromisse an Endverstärkern und Netzteilen

Wobei vorab zwischen unterschiedlichen Technologien unterschieden werden muss:

  • Klassische analoge Filter (aktiv) und Class A/B Verstärker
  • DSP basierte Filter (digital) und Class-D Verstärker

DSP und Class-D

Da die DSP basierten Lösungen grosse Fortschritte machten und die integrierten DAC's immer besser wurden, interessierten wir uns verstärkt für das Thema Aktivlautsprecher. Auch die Entwicklung der Class-D Verstärker und hochwertiger Schaltnetzteile sind äusserst wichtig für aktive Lautsprecher.

Im Winter 2010 konnten wir die passive Variante dieses Lautsprechers vorstellen. Die aktive Variante existiert seither als Prototyp und hat schon einige unserer Tester überzeugt.

Die Entwicklung

Wir setzten die DSP basierte Filter vorerst zur Evaluation neuer Chassis ein. Diese Filter sind äusserst flexibel und relativ schnell entwickelt, unterschiedliche Abstimmungen können sehr schnell verglichen werden. Die gesamte Entwicklungszeit kann so sehr viel ausgiebiger und schneller stattfinden. Eine wichtige Voraussetzung hierfür ist auch erstklassige Messtechnik.

Der Weg vom Evaluation-Board bis hin zu einem fertigen Produkt ist dennoch weit. Insbesondere der Signalweg und die beteiligten DAC's sind ein grosses Thema.
FIR Filter und Time Alignment

Für Entwickleung unserer "custom-design" Modelle setzten wir als erstes DSP- und Class-D Technologie ein. Die Produkte sind sehr aufwändig und komplex. Zudem sind die Projektbudgets meist etwas umfangreicher.

Die Entzerrung sehr grosser Lautsprecher und die Verstärkung der Subwoofer mit Class-D Verstärkern bietet sich für diese Technik regelrecht an. Anpassungen vor Ort im Hörraum können leicht implementiert werden.

Perfektes Time Alignment

Das korrekte Impulsverhalten des Lautsprechers beim Ein- und Ausschwingen wird durch die Auswahl geeigneter Treiber und den Einsatz darauf entsprechender Filter erreicht. Filter die eine lineare Phase aufweisen, sind unerlässlich. Zeitfehler können zusätzlich mit Delay's ausgeglichen werden, damit die perfekte Impulsantwort Realität wird.

Wie aktuelle Messungen an den Credo Lautsprechern zeigten, werden durch die Anordnung der Treiber und Abstimmung der Filter die Gruppenlaufzeiten vollständig ausgeglichen. Ein optimales Impulsverhalten weisen selektionierte Treiber mit geringer bewegter Masse auf. Erst wenn der Lautsprecher impulstreu ist, kann räumliche Abbildung entstehen.

Augenmerk "Räumlichkeit":


Um ein präzises und räumlich freies Klangbild zu erreichen, wurde die Front so schmal wir möglich konstruiert. Ausserdem haben wir der Abstrahl-Charakteristik und dem Frequenzgang ausserhalb der Hörachse grosse Aufmerksamkeit geschenkt.

Filter und Bassreflex:


Ein zentrales Element der Credo Lautsprecher ist ihr "Bassreflex-Tuning". Der Übertragungsbereich des Lautsprechers wird mit einem Hochpass-Filter nach unten verschoben, was eine tiefere untere Grenzfrequenz mit sich bringt. Dadurch erhöht sich die Belastbarkeit im Übertragungsbereich und die Intermodulationen, die durch grosse Hübe des Treibers entstehen, werden minimiert.

Wir legen grossen Wert darauf, dass unsere Filter einen optimalen Phasengang aufweisen. Dank FIR Filtern und Hochleistung DSP können wir das optimal umsetzten.

Technische Daten:


  • Chassis: 1" dual Ringradiator; 1 x 5.25“ mid/woofer
  • Tuning: Bassreflex (back)
  • Crossover: 2-way FIR
  • Frequenzgang: 40 Hz - 48 kHz, +/- 0.3dB
  • AC Stromversorgung: 100V - 250V
  • Verstärkerleistung: 2 x 375 Watt
  • Max. Pegel (SPL) 114dB
  • Input Impedanz: 10 Ko Ohm (balanced)
  • Gain: 32dB
  • THD+N: < 0.005 % 0.1 - 375W
  • Gewicht: 19.5 kg pro Stk. ohne Verpackung
  • Grösse (H x T x B): 90 cm x 22 cm x 18 cm
